聚脲美缝的注意事项和施工要点

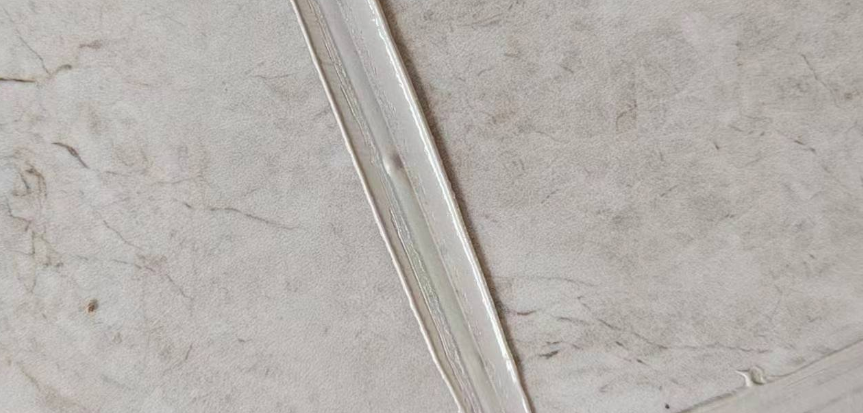

聚脲美缝为什么会起鼓或凹陷?
很多美缝师第一次做聚脲美缝都会翻车,具体是什么原因导致的,有很多师傅私下咨询说当时压缝的时候是平整的,到清理美缝余料的时候就发现缝隙凹凸不平,今天就跟大家说一下,聚脲美缝为什么会出现凹凸不平 的情况,以及注意事项和施工方法。
因为聚脲美缝的原材料和环氧美缝不同,其材料特性、固化速度和原理完全不用于环氧美缝,尤其是亮面的聚脲真瓷,聚脲彩砂还稍微好一点。
聚脲材质的质量相对于环氧要轻。固化反应速度要快,材料打到缝隙中,快速反应所释放的热量与缝隙中的空气会产生物理反应形成压强,这就容易导致起鼓或者凹陷,所以基于这个原理,我总结了几点,叫聚脲四度。
我们在做聚脲美缝时,只要注意和把握好这4个度,基本上就能轻松驾驭聚脲美缝的施工。
要想做好聚脲美缝,首先就要改掉以往环氧美缝施工的不良习惯,我知道的很多美缝师傅做环氧美缝师没有用毛巾擦拭缝隙的习惯的,甚至很多师傅都根本不知道有这个工序,这也是直接导致双管美缝剂容易脱落开裂的原因之一,所以做聚脲美缝第一个度就是注意缝隙的干净程度。吸尘器吸完灰尘以后,一定要用拧干水分的湿润的毛巾塞进缝隙中擦拭干净瓷砖侧壁的浮灰,确保美缝剂打进缝隙之中能与瓷砖侧边充分结合,保证粘结力。
第二个度就是打胶的速度和深度。匀速打胶,保证打入缝隙中的胶体厚度一致,3毫米内的缝隙深度不低于5毫米,很多师傅为了体现其娴熟的手法打胶速度非常快,表面看着打出的胶条饱满粗细均匀,实际缝隙中可能深浅不一。或者只要表面薄薄一层。

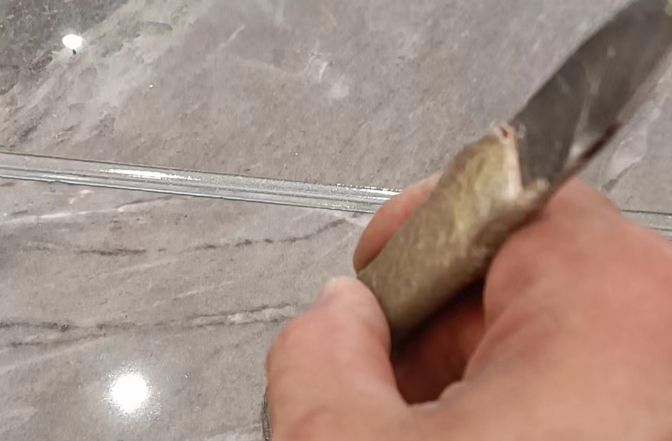

这第三个度压缝的力度和角度,注意压缝片角度不要太低,不宜放平,稍微抬高一点大约是65-70度左右,适当加大一点力度施加压力。有些手艺好的师傅会习惯于压低压缝片的角度,这样做出来的平缝效果好,但是这个方法不适用于聚脲美缝,因为聚脲材质较轻,缝隙又打的饱满,压缝片放太平,缝隙内的美缝剂会有一个回弹反作用力,导致微鼓。
第四个就是加热温度,聚脲美缝剂千万不能高温加热,温度过高会加速反应缩短固化时间,增加操作难度,其次聚脲快速反应瞬间释放的热量会加剧与缝隙中空气的物理反应,产生负压,导致起鼓或凹陷。
所以总结一下聚脲美缝施工有4度,
第一是缝隙干净程度
第二是打胶速度和深度
第三是压缝力度角度
第四是加热温度
这四个度是相互关系紧紧相扣,缺一不可,所以想要做好聚脲美缝,我们只要改变以前做环氧美缝的不良习惯,规范操作把握好聚脲4度,就能轻松做出顺滑平整的美缝效果。
